ЭПД 600

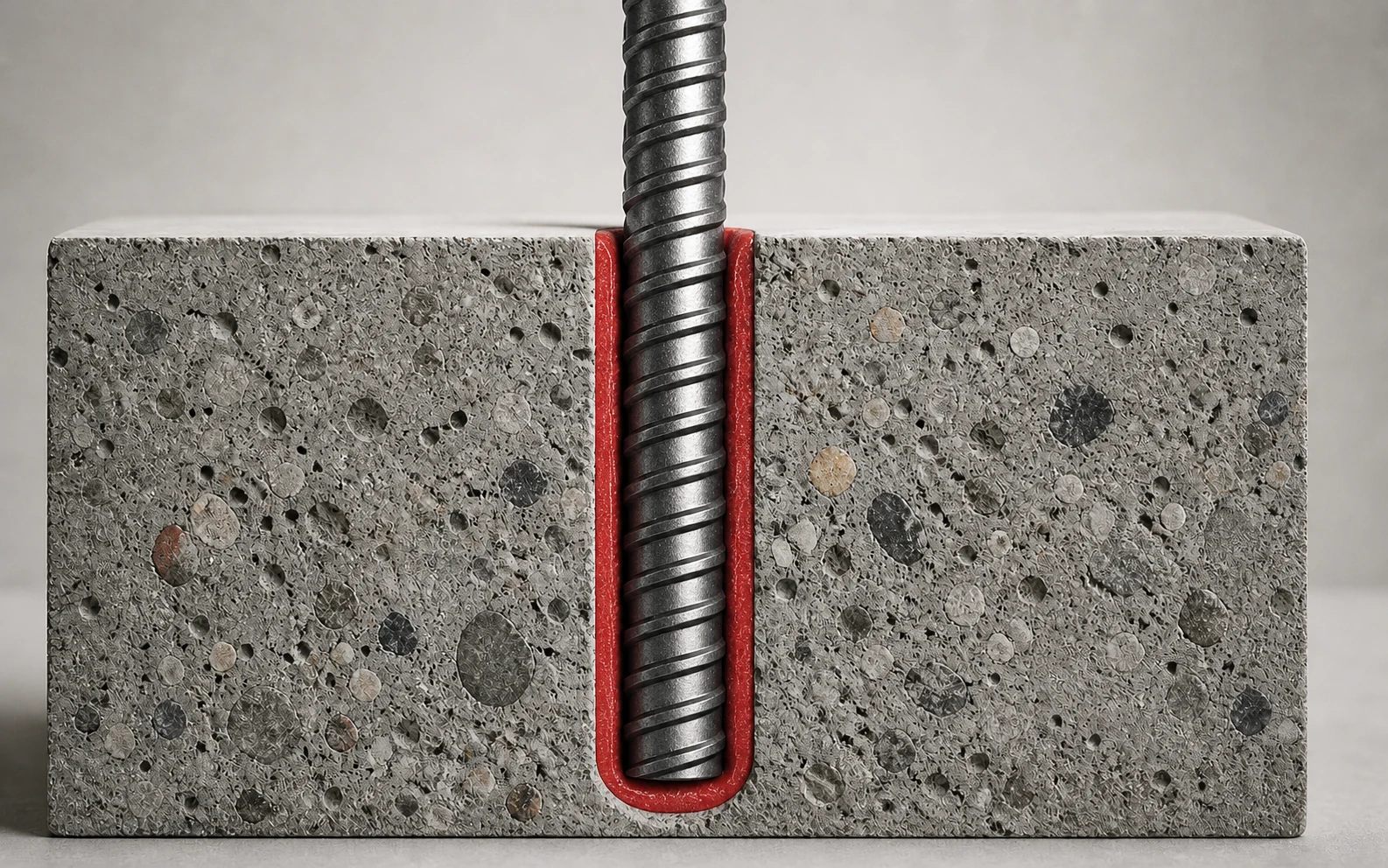

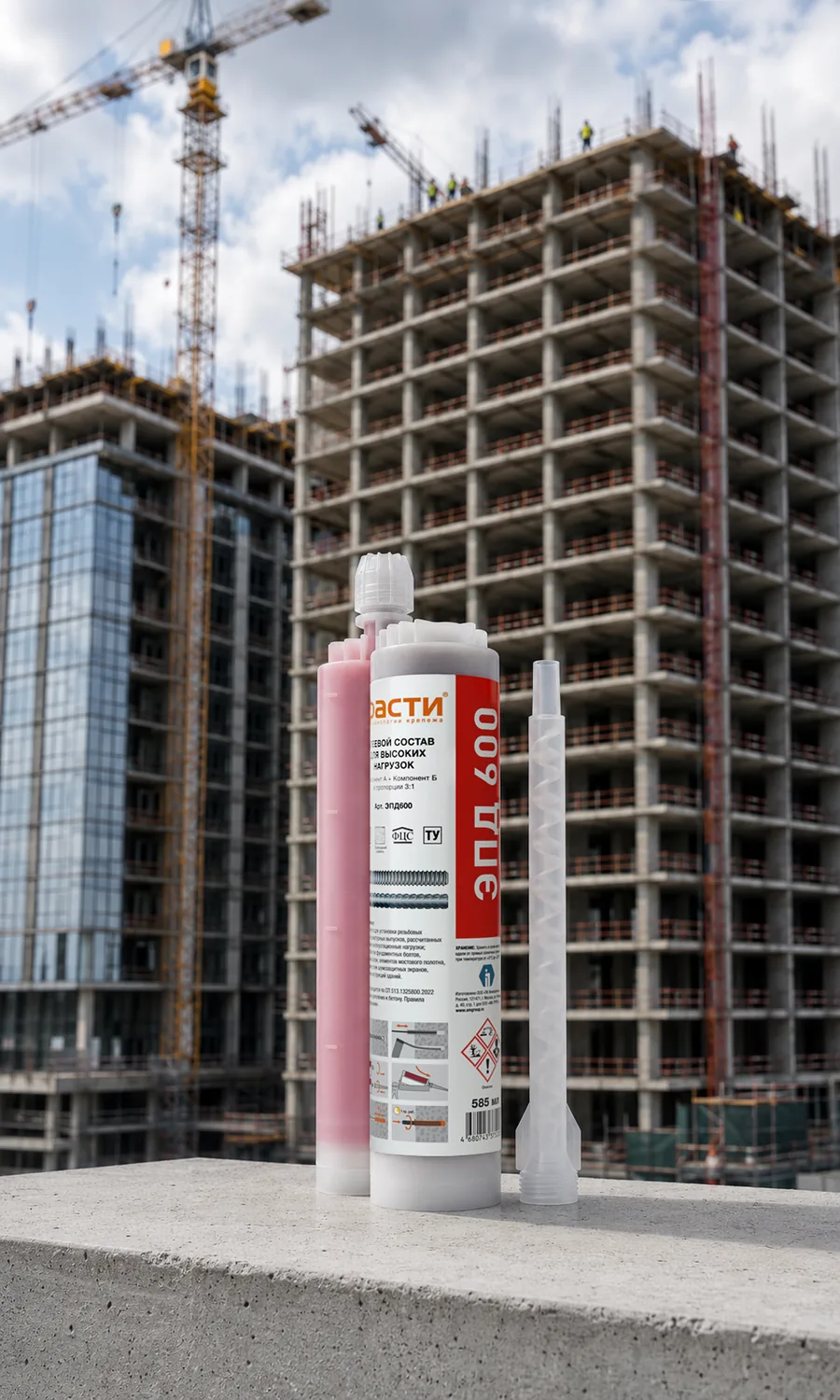

Эпоксидный химический анкер для высоких нагрузок и глубокой анкеровки в бетоне и природном камне.
Области применения
Для креплений с высокими нагрузками в бетонном основании от B25 до B60
Крепление резьбовых шпилек и арматурных выпусков в бетонном основании — для строительства, реконструкции и усиления гражданских, энергетических, транспортных и промышленных объектов.
Гражданское строительство
Арматурные выпуски и крепление конструкций при строительстве и реконструкции жилых и общественных зданий.

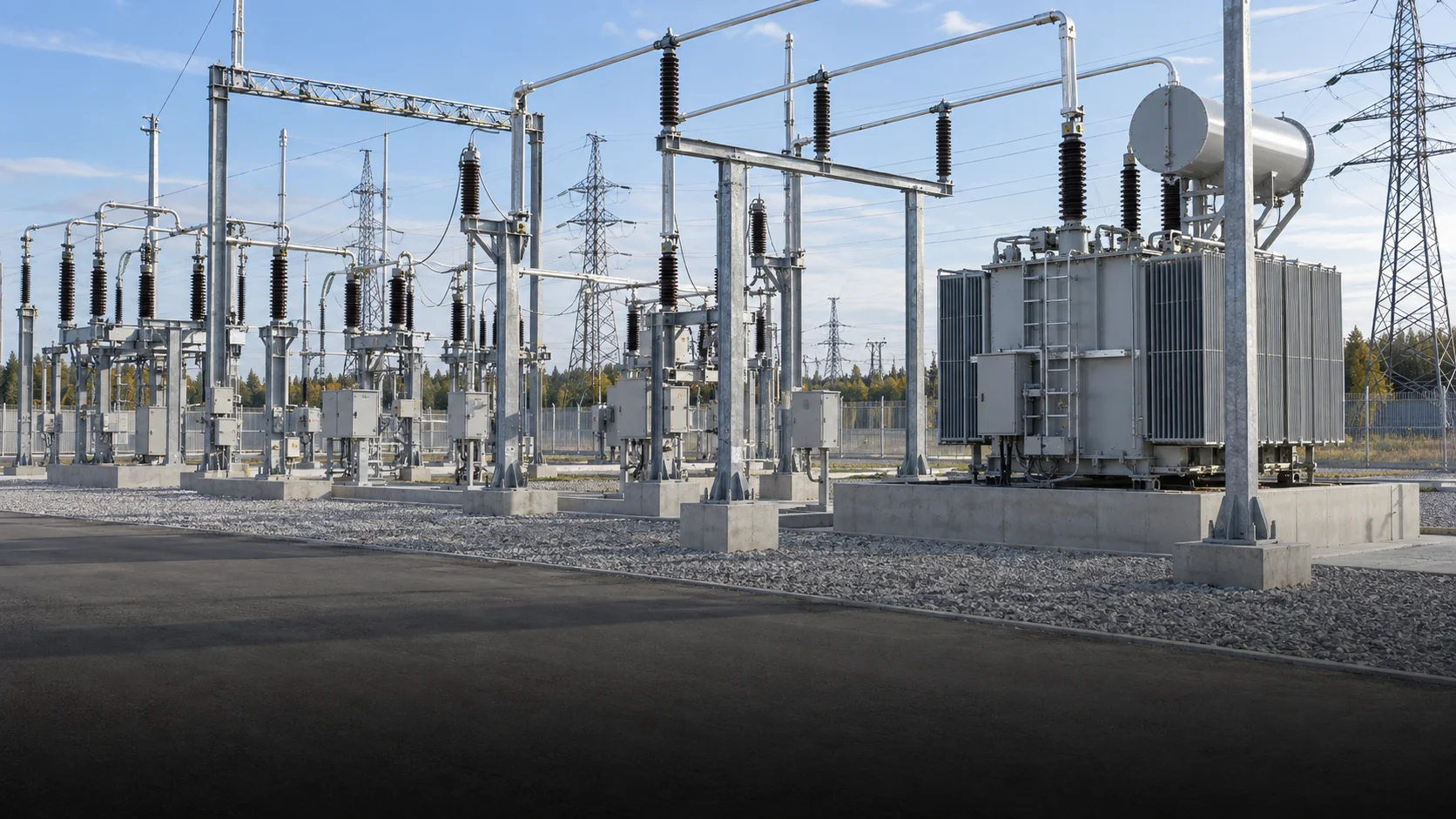

Энергетическое строительство
Крепление оборудования, опор и металлоконструкций к бетонным основаниям на объектах энергетики.

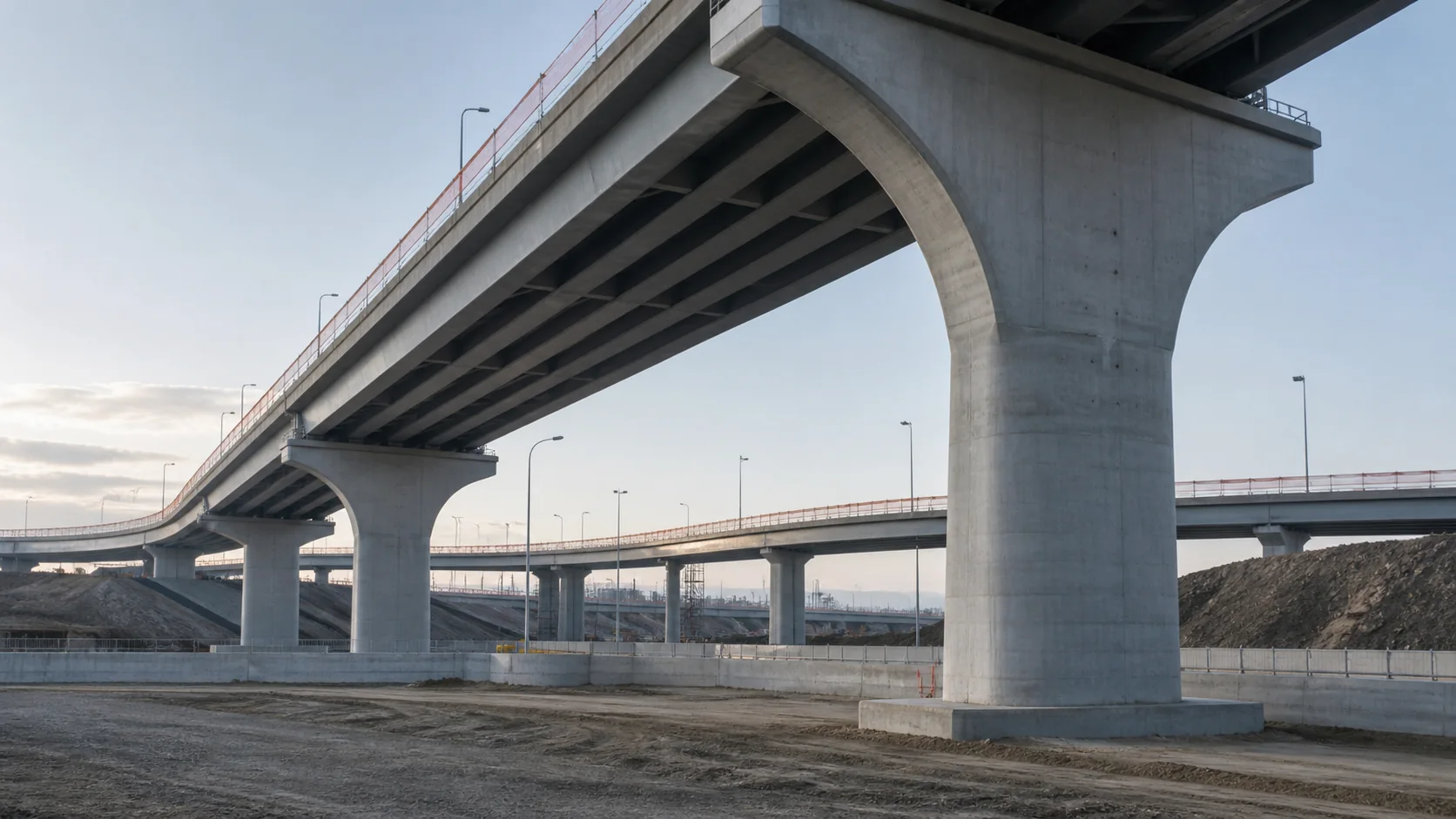

Транспортное строительство
Крепление шумозащитных экранов, элементов мостового полотна и конструкций транспортных сооружений.

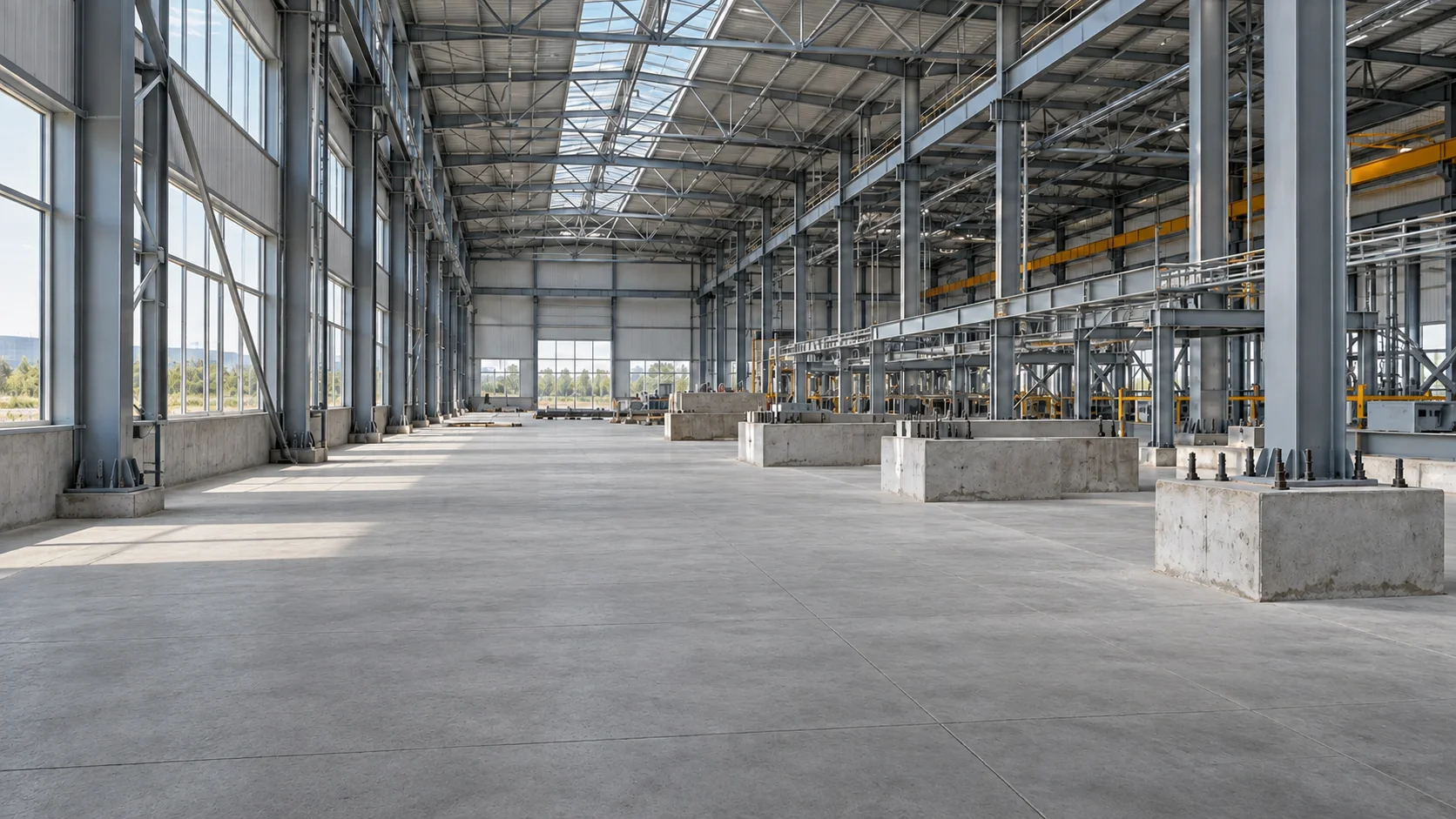

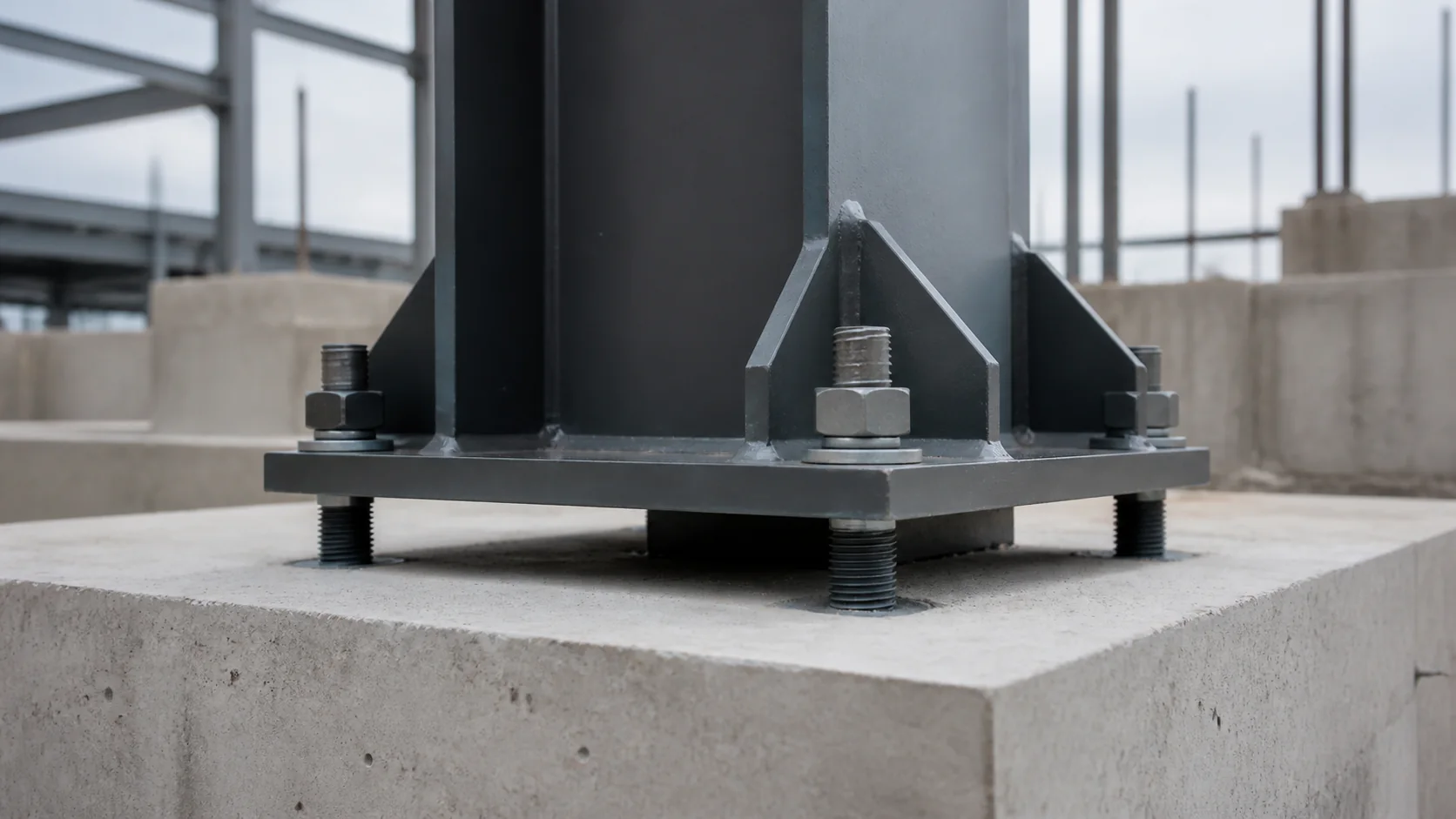

Промышленное строительство
Анкеровка колонн, производственного оборудования и инженерных систем в бетонных конструкциях промышленных зданий.
Независимая проверка

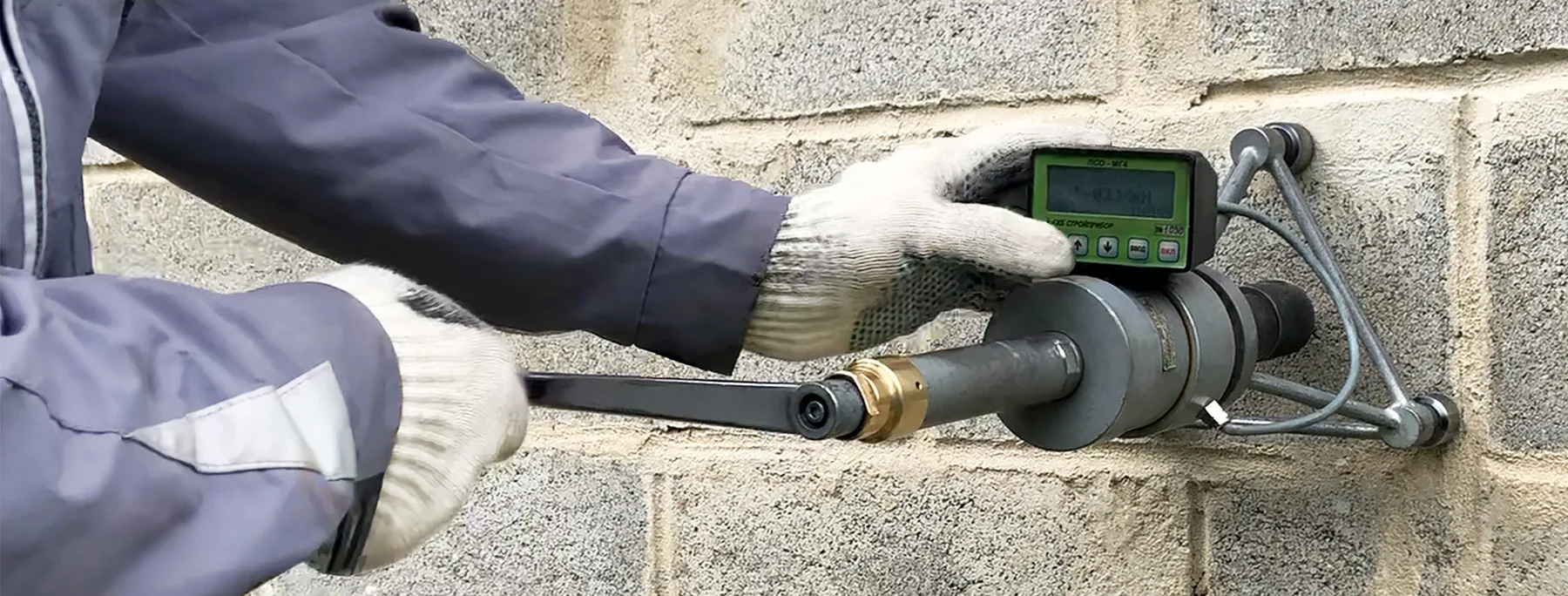

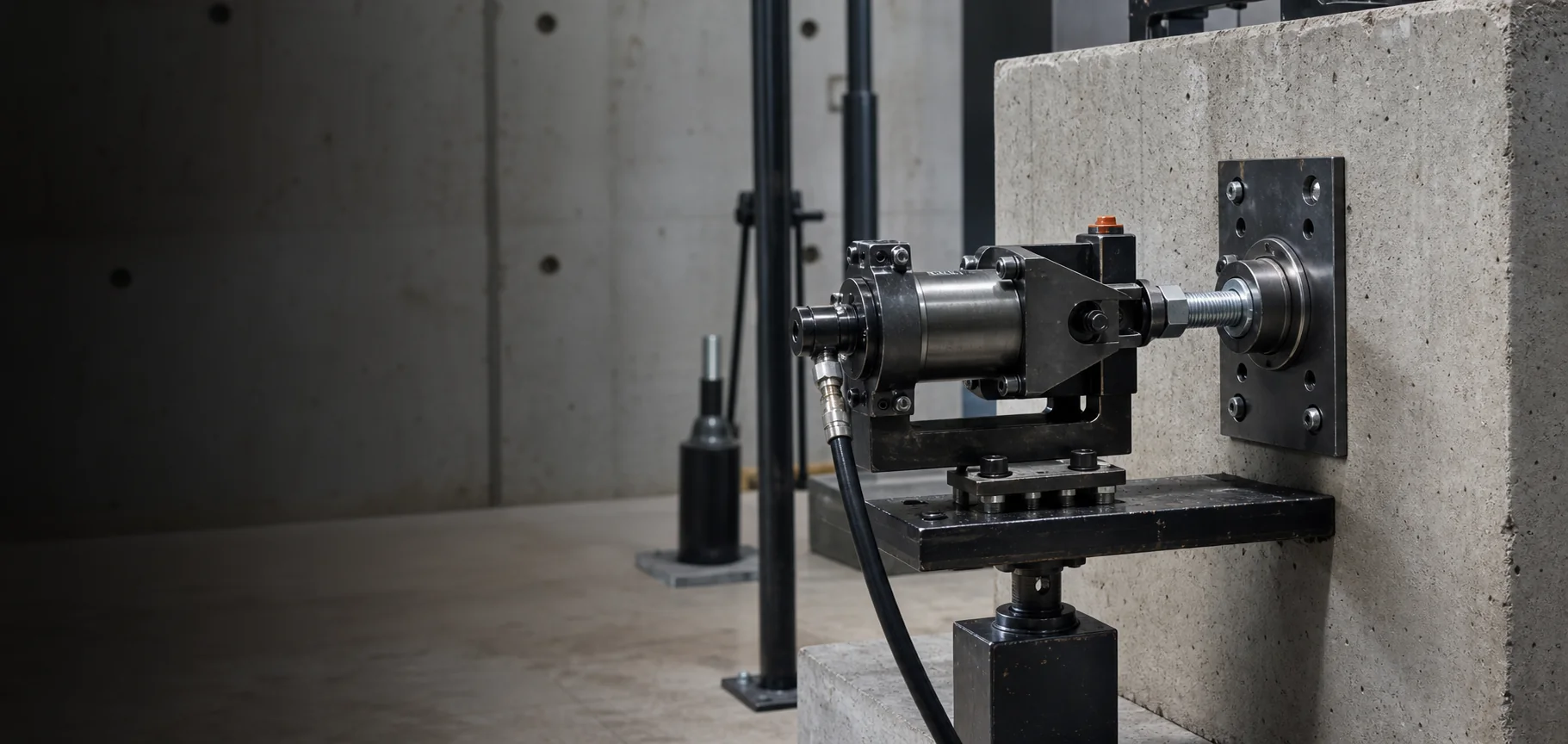

Независимые испытания ЭПД 600
в НИУ МГСУ
В протоколах зафиксированы тип стержня, параметры основания, состояние отверстия, схема нагружения и результаты для каждой проверенной конфигурации.
Запросить протоколы испытаний
Национальный исследовательский университетМосковский государственный строительный университет
От первого лица
Путь ЭПД 600 от разработки до выхода на рынок
Мы восприняли задачу создать отечественный эпоксидный состав как инженерный вызов. Поэтому не сокращали цикл разработки и испытаний: качество для нас — обязательство перед проектировщиками и монтажниками.
- Постановка задачиОпределили требования к составу для ответственных креплений.
- Разработка составаСформировали рецептуру ЭПД 600 на основе эпоксидной смолы.
- ИспытанияПровели расширенный цикл внутренних и независимых испытаний.
- Вывод на рынокПодготовили серийный продукт, расчётную базу и комплект документов.

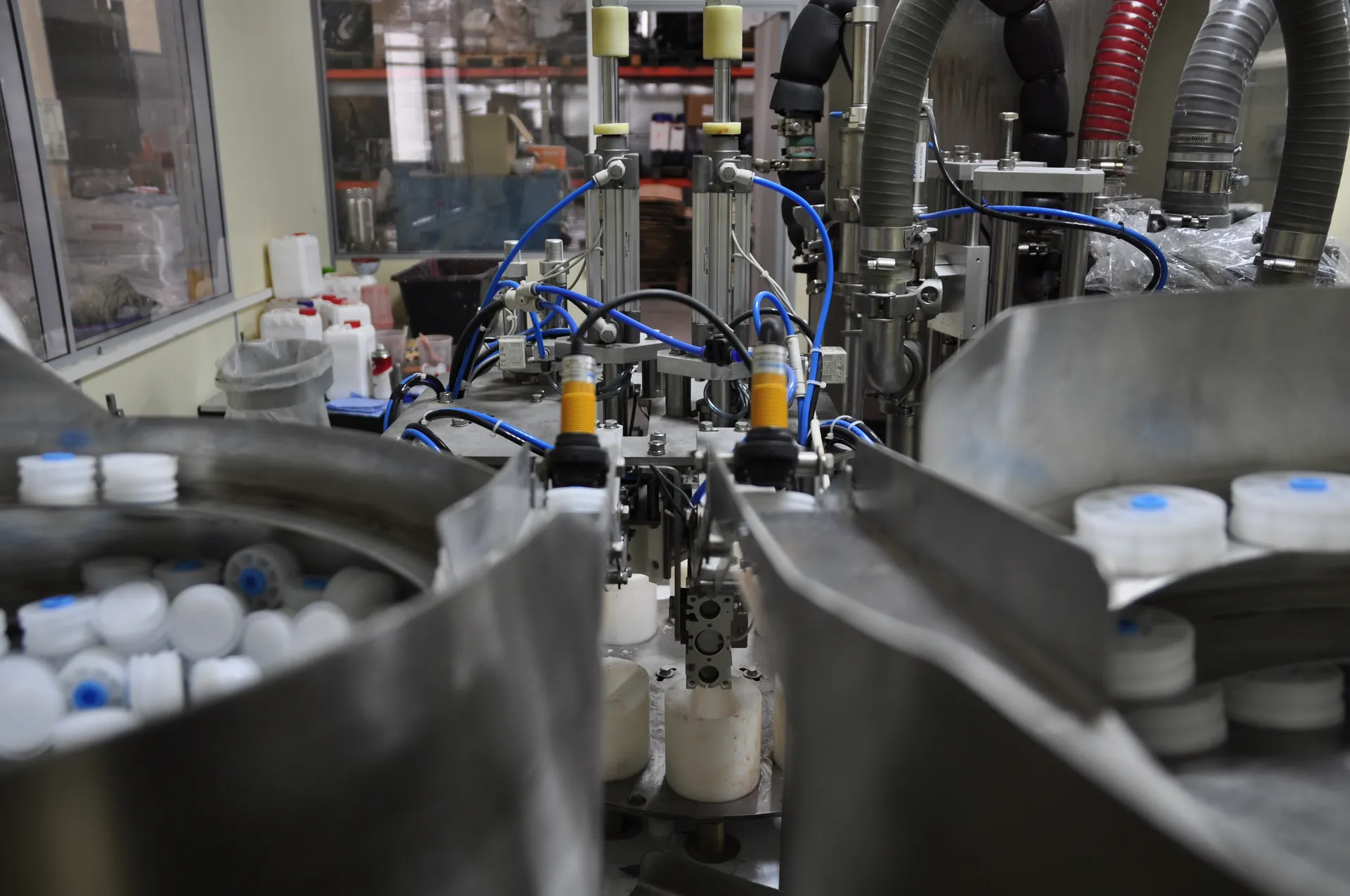

Производственная площадка

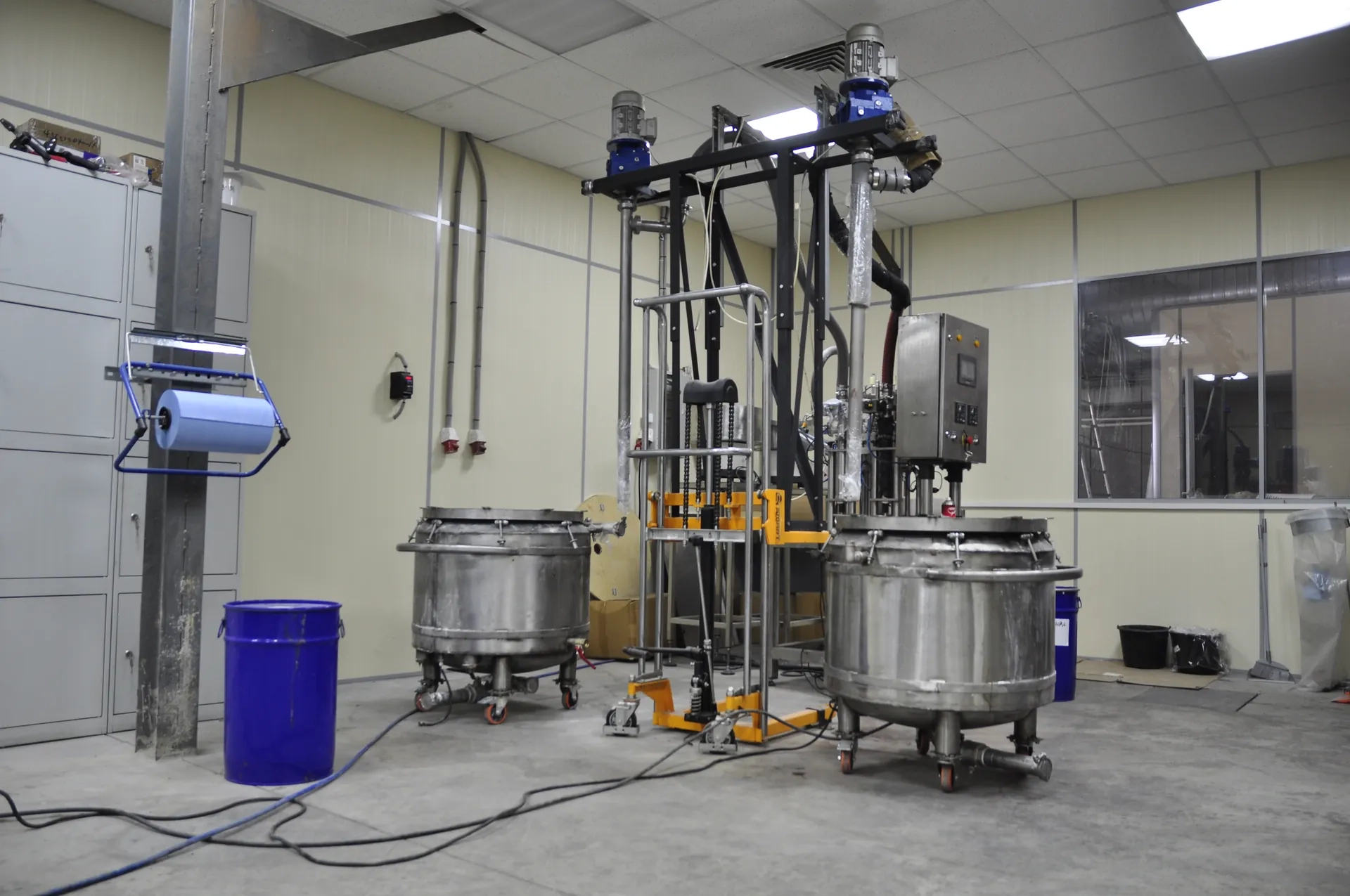

Производство ЭПД 600
в России
-
Собственная рецептура
Эпоксидный состав, разработанный для ответственных креплений.
-

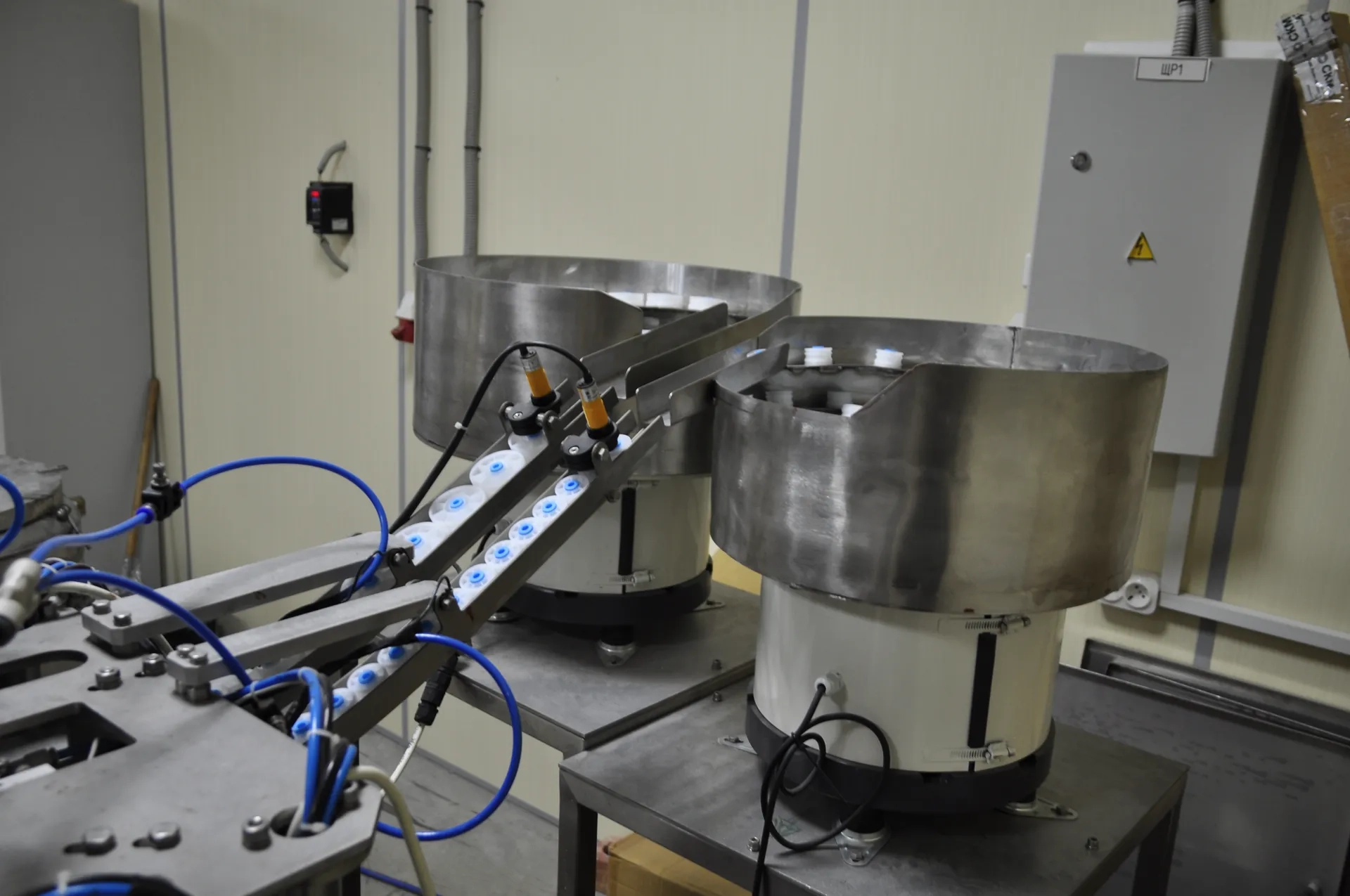

Серийный выпуск

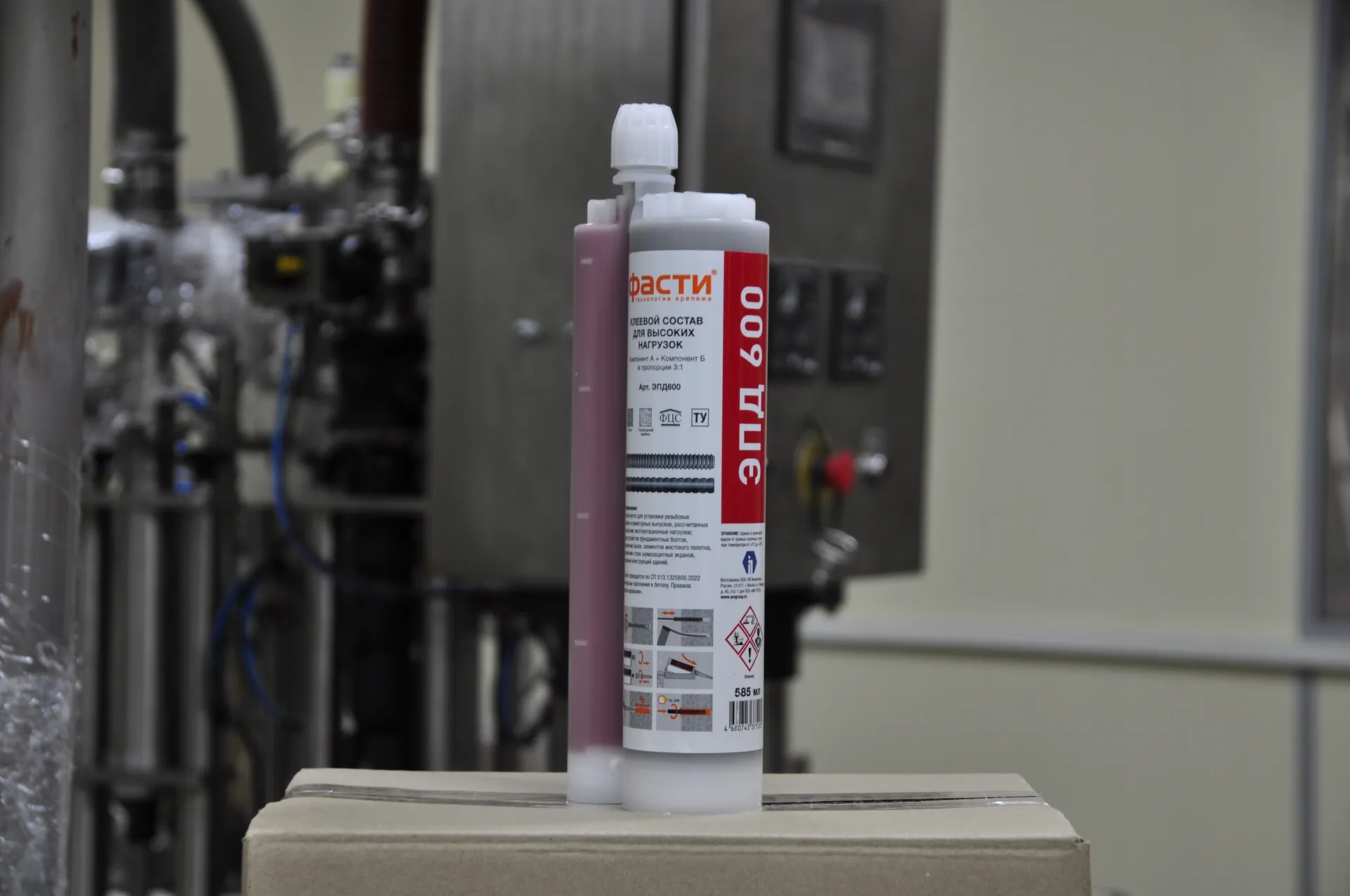

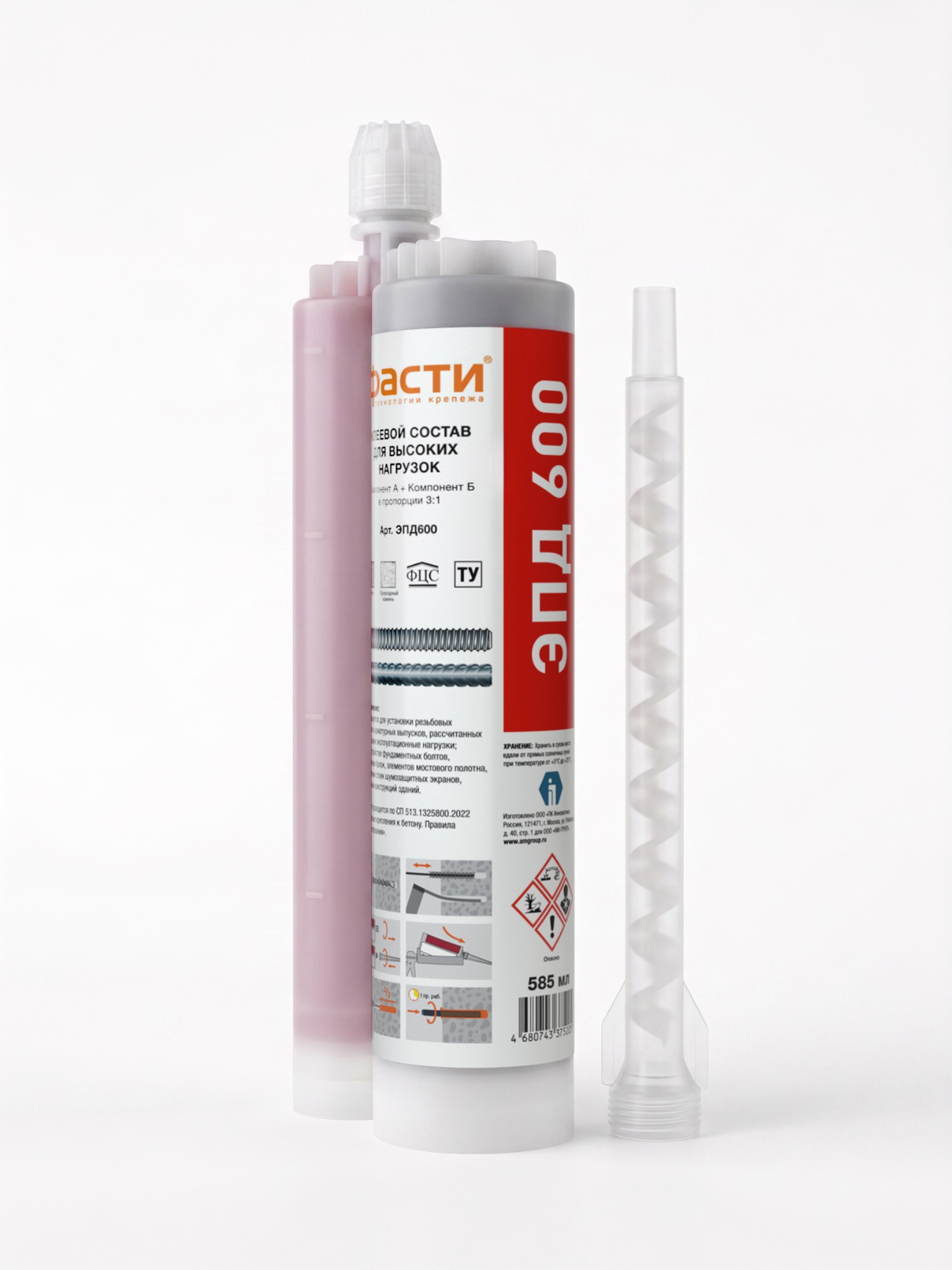

Готовый продукт в картриджах объёмом 585 мл.
-
Инженерная поддержка
Расчёт анкерного узла и консультации по применению.
Условия применения
Монтаж при −10 °C и в заполненных водой отверстиях
Ключевые свойства эпоксидного состава для проектирования и выполнения анкерного крепления.
Зимний монтаж
С учётом температуры картриджа и увеличенного времени отверждения.
Влажные отверстия
Сухие, влажные и заполненные водой отверстия учитываются отдельно.
Эпоксидная основа
Клеевой состав ЭПД 600 разработан на основе эпоксидной смолы.
Контроль смешивания
Красный цвет готового состава помогает видеть однородность смеси.
Монтаж
Шесть этапов монтажа ЭПД 600
Бурение, очистка отверстия, подготовка картриджа и состава, заполнение отверстия, установка стержня и выдержка до полного отверждения.
Просверлить отверстие проектного диаметра и глубины.
Продуть отверстие и очистить щёткой согласно инструкции.
Снять крышку и установить смесительную насадку.
Выдавить первую порцию состава до получения однородного цвета.
Заполнять отверстие от дна, примерно на 2/3 объёма.
Установить стержень вращательным движением и не нагружать до полного отверждения.
Температура основания
Время гелеобразования и отверждения
- Гелеобразование
- 30 мин
- Сухое отверстие
- 10 ч
- Влажное / с водой*
- 20 ч
* При установке анкера во влажное или заполненное водой отверстие время отверждения увеличивается в 2 раза.
Расчётные данные
Расчётные данные ЭПД 600
Расчетные нагрузки для одиночного крепления в бетоне B25. Для проектного решения требуется дополнительный расчет.
Резьбовая шпилька, класс стали 5.8
Расчётные нагрузки
Одиночное крепление в бетоне B25
| Параметр | M10 | M12 | M16 | M20 | M24 | M27 | M30 | M33* | M36* |
|---|---|---|---|---|---|---|---|---|---|
| Эффективная глубина hef, мм | 90 | 110 | 125 | 170 | 210 | 240 | 280 | 300 | 330 |
| Сжатая зона бетона B25 | |||||||||
| Вырыв NRd, кН | 19,3 | 28,1 | 45,3 | 71,8 | 98,6 | 120,5 | 151,8 | 168,4 | 194,2 |
| Срез VRd, кН | 11,6 | 16,9 | 31,4 | 49 | 70,6 | 91,8 | 112,2 | 139,2 | 163,2 |
| Растянутая зона бетона B25 | |||||||||
| Вырыв NRd, кН | 17,7 | 26,1 | 31,7 | 50,2 | 68,9 | 84,2 | 106,1 | 117,7 | 135,8 |
| Срез VRd, кН | 11,6 | 16,9 | 31,4 | 49 | 70,6 | 91,8 | 112,2 | 139,2 | 163,2 |
* Данные от производителя.
Для определения расчётных усилий для шпилек M33–M48 обратитесь в инженерный отдел.
Равнопрочная глубина анкеровки приведена на страницах 6 и 8 технического каталога.
Источник значений: технический каталог ЭПД 600, стр. 3, PDF
Расчёт и расход
Расчёт анкерного узла и расхода состава
Рассчитать анкерный узел
Проверка по СП 513.1325800.2022 с учётом геометрии, основания, нагрузок и краевых расстояний.
Рассчитать расход состава
Расчёт количества картриджей ЭПД 600 для шпилек или арматуры по диаметру и глубине отверстия.
Документация
Техническая документация
Независимые испытания
Титульные листы и протоколы НИУ МГСУ
Документальный комплект с условиями, конфигурациями и результатами испытаний ЭПД 600.

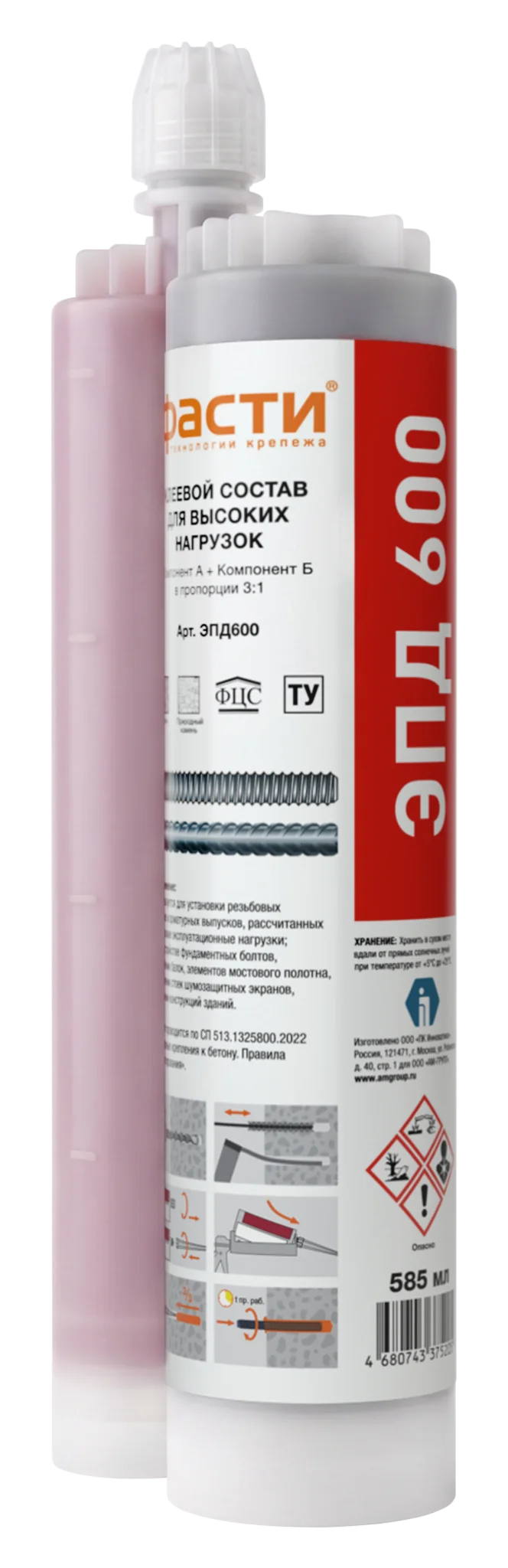

ЭПД 600 · 585 мл
Цена и условия поставки
Финальная цена, НДС, наличие и срок поставки подтверждаются в счёте. Для объектов и оптовых поставок действуют индивидуальные условия.
Коротко о главном
Частые вопросы об ЭПД 600
Условия установки, расчётные данные, испытания и поставка ЭПД 600.
01Как узнать, какую нагрузку выдержит крепление?
В разделе «Расчётные данные» выберите тип стержня, а для шпильки — класс стали. Таблица показывает нагрузки для одиночного крепления в бетоне B25 при указанной глубине анкеровки. Для проектного узла дополнительно учитывают толщину основания, расстояния до края и между анкерами, направление и сочетание нагрузок. Расчёт можно выполнить в программе «AMG Anchor Calculator» или заказать у инженера.
02Можно ли заменить указанный в проекте химический анкер на ЭПД 600?
Возможность замены проверяют расчётом для конкретного узла и согласовывают с проектировщиком. Передайте обозначение исходного анкера, чертёж узла и нагрузки — инженер сопоставит характеристики и условия установки. Одинаковая эпоксидная основа и объём картриджа сами по себе не подтверждают равноценность креплений.
03Можно ли устанавливать ЭПД 600 при −10 °C?
Да, монтажная таблица предусматривает температуру основания от −10 °C. Сам картридж во время работы должен иметь температуру от 0 до +25 °C. При температуре основания −10…−1 °C полное отверждение занимает 168 часов (7 суток) в сухом отверстии и 336 часов (14 суток) во влажном или заполненном водой. До окончания этого срока крепление нельзя нагружать.
04Можно ли устанавливать анкер во влажное или заполненное водой отверстие?
Да. При установке во влажное или заполненное водой отверстие время отверждения увеличивается в 2 раза по сравнению с сухим отверстием при той же температуре основания. Очистку отверстия выполняют по инструкции и в этих условиях.
05Когда после установки можно нагружать крепление?
После полного отверждения состава. Срок зависит от температуры основания и состояния отверстия: при +20…+24 °C он составляет 10 часов для сухого и 20 часов для влажного или заполненного водой отверстия. Для другой температуры используйте таблицу времени отверждения. Время гелеобразования — отдельный показатель: его окончание ещё не означает, что крепление готово к нагрузке.
06Нужно ли продувать и очищать отверстие щёткой?
Да, инструкция ЭПД 600 предусматривает продувку и очистку щёткой перед заполнением отверстия. Буровая пыль мешает сцеплению состава со стенками. Подбирайте щётку под диаметр отверстия и соблюдайте монтажный регламент. Возможность работы во влажном бетоне не отменяет очистку.
07Какой пистолет нужен для ЭПД 600 и входит ли смеситель в комплект?
Нужен дозатор, совместимый с картриджем ЭПД 600 объёмом 585 мл и соотношением компонентов 3:1. В комплект одного картриджа входит один смеситель. Дозатор и принадлежности для очистки отверстий подбирают отдельно. Если инструмент уже есть, сообщите его модель при заказе, чтобы проверить совместимость.
08На сколько креплений хватит картриджа 585 мл?
Количество зависит от диаметра и глубины отверстия, размера стержня и потерь при монтаже. Для подбора количества картриджей используйте калькулятор расхода. При закупке учитывайте также удаление первой порции состава и остаток в смесителе. Если нужного параметра нет в калькуляторе, передайте схему или спецификацию в инженерный отдел.

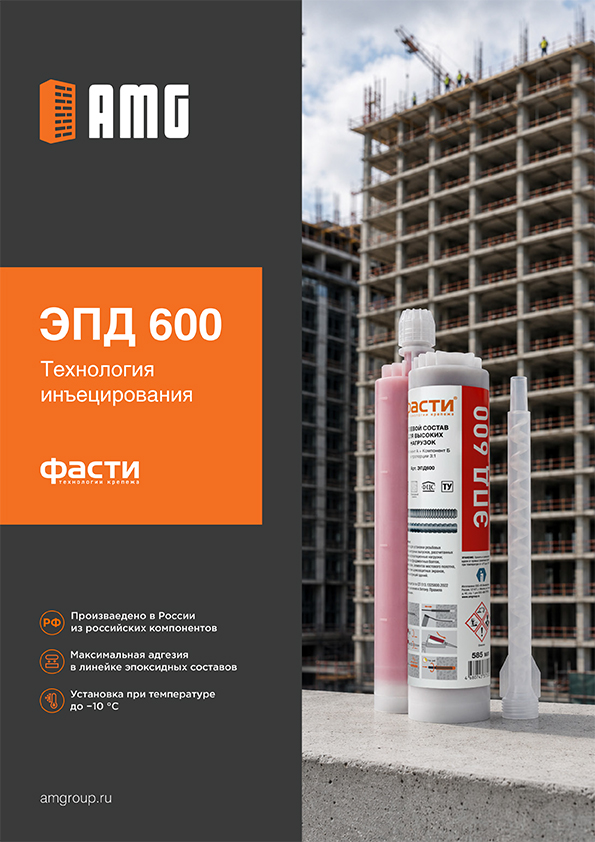

09Какие документы можно получить на ЭПД 600?
В разделе «Техническая документация» доступны сертификат соответствия, ТУ и технический каталог. Материалы испытаний НИУ МГСУ можно запросить через форму. Если документы нужны для проекта, укажите тип крепления и условия применения, чтобы уточнить состав подходящего комплекта.
10Как получить цену и заказать ЭПД 600 для объекта?
Нажмите «Получить предложение» и укажите количество картриджей, город доставки и требуемую дату поставки. Если нужны шпильки, дозатор или смесители, добавьте их в запрос. Менеджер подтвердит стоимость, наличие и условия поставки для вашего заказа.
